线上探针实时数据采集是利用蓝牙网关（TD03）去接受附近一定范围的Beacon信息；软件将多个蓝牙网关设备组成一个覆盖范围，通过UDP协议向指定的服务器上报数据每隔1S发送相应范围内的beacon信息（包括beaconMac,rssi等），每隔30S发送探针心跳报文信息（包括探针Mac等）。

       系统利用UDP协议与硬件进行通信，能快速并有效地接受报文数据。

       系统环境利用HUB进行POE供电TDO3，端口充足可适配18台以上设备。

       软件搭载于Linux服务器上，更完善的保证了数据传输的稳定性与安全性等。

图1、定位示意图

       蓝牙探针数据接口协议，按协议组成特定的报文传输数据给定位服务器。

       1．  消息类型：

  MU Report Message, 消息类型为 0x01

  Heartbeat Message, 消息类型为 0x02

 2．  消息流程：

 蓝牙探针利用UDP数据传输协议1S发送一次数据报文，30S发送一次心跳报文。

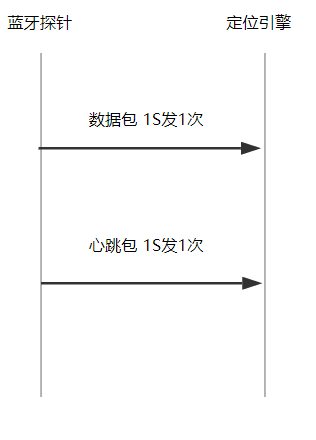

图2、消息流程

       利用Netty服务快速，异步的接受探针数据，软件启动，并监听服务器端某端口的数据报备，对UDP协议接受的数据进行Decoder转码。

       1．接收1S上报的报文数据，对UDP上传的二进制报文数据进行转码，根据消息类型头处理判断是监测数据或是心跳报文数据，分块化进行数据处理；处理beacon数据：

       2．接收 30上报的心跳报文数据，对UDP上传的二进制报文数据进行转码，根据消息类型头处理判断是监测数据或是心跳报文数据，分块化进行数据处理；处理心跳报文数据：

       3．线上探针实时数据采集工作流程从TD03接收报文数据，对报文数据按照协议格式解析，解析成功后对数据进行存储。

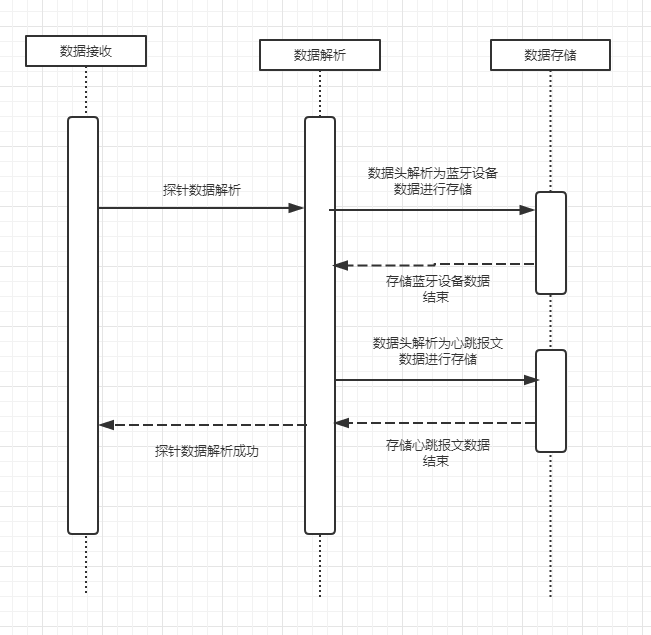

图3、线上探针实时数据采集时序图

       4．线上探针实时数据采集成功后会将相应的beacon数据，心跳报文数据存储至redis缓存中。

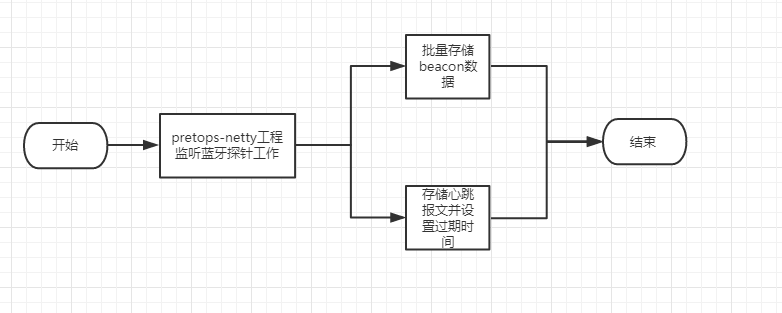

图4、线上探针数据存储流程图
