车辆管理系统解决方案

一、              车辆管理系统简介

车辆管理系统是以计算机技术、图像处理技术、模糊识别为基础，建立车辆的特征模型，识别车辆特征，如号牌、车型、颜色等。它是一个以特定目标为对象的专用计算机视觉系统，能从一幅图像中自动提取车牌图像，自动分割字符，进而对字符进行识别，它运用先进的图像处理、模式识别和人工智能技术，对采集到的图像信息进行处理，能够实时准确地自动识别出车牌的数字、字母及汉字字符，并直接给出识别结果，使得车辆的电脑化监控和管理成为现实。

二、              车辆管理系统设计原则

车牌识别模块属于纯软件识别方式，系统可根据车辆全景图片及特征图片，完成车辆特征的判断，结合触发机制，系统提供车辆行驶方向、经过时间、地点、车辆类型、车牌号码等基本信息。

l  视频触发捕获率：

监控区域内对车辆图像捕获率达99%以上。

●车辆号牌识别准确率：

白天车辆号牌识别准确率大于95%；夜间车牌识别准确率90%以上。

l  车牌捕获类型：

可识别02式牌照（GA 36.1-2001）；92式牌照（GA 36-92）；军车牌照；警车牌照；武警车牌照；港澳车内地牌照；使馆车辆等牌号。如出现新型车辆牌号，系统建设单位应免费升级软件。

l  车牌颜色识别

系统对彩色（要求颜色）及黑白车牌的颜色（不要求颜色）均能有效的识别。

l  升级

车牌识别模块可以动态地添加一些新的汉字，以提高程序的健壮及包容性，并且可以通过后台服务器进行升级。

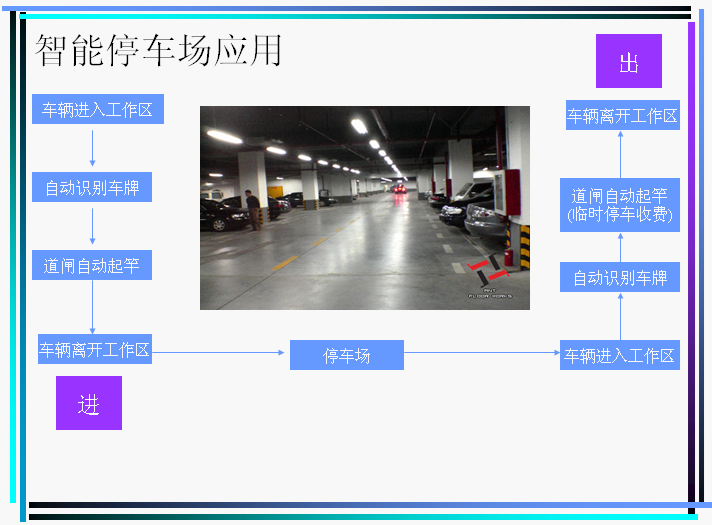

设计流程图如下：

三、              车辆管理系统使用说明：

    1）车辆进入：

l  车辆驶入车牌摄像机抓拍区域，触发地感线圈。

l  车牌识别系统自动抓拍车辆的的图像并识别出车牌识号，然后通过检索数据库得出车辆类别。

l  显示屏显示该车的有效期（贵宾车或月租车）或余额（储值车），欢迎光临等提示语。

l  语音播放识别出来的车牌，欢迎光临等提示语。

l  如果非满位或该车属固定车辆情况，闸机放行，同时记下车辆进入时间。车辆越过进口，驶入停车场内，车位显示屏刷新车位。

l  整个过程自动完成，无须工作人员干预。车辆一直处于行驶状态，无段暂停。

2）车辆离开：

l  车辆驶入车牌摄像机抓拍区域，触发地感线圈。

l  车牌识别系统自动抓拍车辆的的图像并识别出车牌识号，然后通过检索数据库得出车辆类别。

l  显示屏显示该车的有效期（贵宾车或月租车）或余额（储值车），收费金额（临时车），祝您一路顺风等提示语。

l  语音播放识别出来的车牌，祝您一路顺风等提示语。

l  如果该车属固定车辆情况，闸机自动启竿放行。电脑调出该车入场时的抓拍图像，入场时间等。如果是临时停车，则车辆须暂停交费方能离开，这点和IC卡方案相同。如果车辆被列入黑名单，不管是临时还是固定车辆，闸机不会打开，同时系统都会发出报警信号，通知工作人员注意。

l  车辆越过进出口，驶入离开停车场，系统记下车辆离开时间，车位显示屏刷新车位。

四、              系统基本功能及特点

                —  固定车辆全自动化管理，临时车辆半自动化管理，减少车辆通行时间，为车主争取时间，智能化管理。

—  免去读卡器安装、维护带来的麻烦。

—  车主无须担心用IC卡掉失造成的麻烦。

—  独特滚动式LED中文电子显示屏提示，使车主和管理者一目了然。

—  减少工作人员，效率高。

—  省去IC卡的费用，同时无须担心IC卡不足的问题。

—  可与警方报警系统联动运行，有效打击违法车辆，协助社会治安管理。

—  有防抬杆、全卸荷、光电控制、带准确平衡系统的高品质挡车道闸。

—  可靠性和适应性的数字式车辆检测系统。

—  砸车装置可保证无论是进场车辆或发生倒车的车辆，只要在闸杆下停留，闸杆就不会落下。

1.     系统基本设施及特点

1）全自动挡车道闸

—  特别设计一套卸荷装置，以防止外力损坏。

—  行程控制以光电开关代替机械行程开关。

—  特别设计一套平衡机构，确保运行轻快、平稳、输入功率小。

—  增设紧急手动装置，以防止意外事件的发生。

—  增设一套防砸车控制系统，确保车辆安全。

—  全电路无触点控制系统，确保车辆安全。

2）数字式车辆检测器

—  以数字量逻辑判断代替传统的模拟量开关判断，确保判断的准确性。

—  全天候性能设计，排除了外界环境变化对系统影响（天气变化、使用时间变化等）。

—  感应量灵活调节，确保客户对不同车辆的判别要求。

—  快速反应设计，适应大车流量的运行系统。

—  智能逻辑判断，确保各类复杂组合的判断。

3）中文电子显示屏

—  采用全进口LED发光管，确保亮度。

—  采用全进口集成块和单片机，确保编程可靠，修改方便。

—  全中文滚动显示，内容丰富。

—  防雨式设计，确保全天候可靠运行。

—  板块式设计，维修，更换便捷，且不影响系统的运行。

—  深色底设计，增加显示亮度。

4）电脑

—  负责整个系统的控制和管理，包括车牌抓拍识别，起落闸竿。采用工控机，性能稳定，容易扩容。大容量内存和超大容量硬盘，使系统数据储存量达3年以上，采用Intel CP— 2.0GHZ 以上，使系统快速处理数据。

5）补光设备

—  光线不足的环境中必需使用补光灯。补光设备可选用LED灯或泛光灯。泛光灯单车道补光的功率≤150W， N个车道补光的功率≤N*150W。LED补光灯采用高亮发光二极管（LED）来制作的， 他有运行稳定，发热量低，低能耗，使用寿命长的特点。现在一般的使用的高亮发光二极管都是5mm。

6）车辆监控摄像机

—  全天候机24小时监控，采用1/2’ 高性能CCD，精确抓拍车辆图像，为系统提供高质量的图像以满足车牌识别系统需要，具备强光抑制功能，确保夜晚同标能拍摄到车辆的前景图像。
